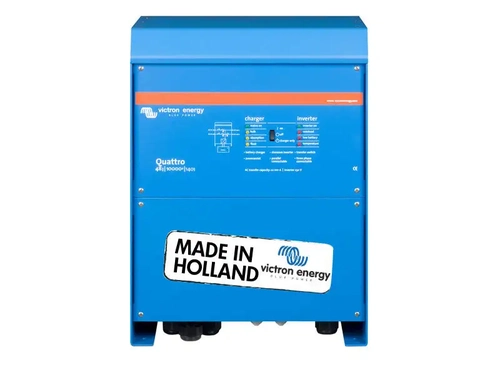

Inversor Solar Fotovoltaico Off Grid Inversor Qua483100100 Quattro 10.000va 48v/120v Senoidal Pura+carregador
Ref.: A42631-7O
Inversor Solar Fotovoltaico Off Grid Inversor Qua483100100 Quattro 10.000va 48v/120v Senoidal Pura+carregador
R$ 39.897,00
Descrição
Modelo QUA483100100 QUATTRO 10.000VA 48V/120V SENOIDAL PURA+CARREGADOR
Necessário 35964-7- CABO ACESSORIO INSTALACAO VICTRON ALDO SOLAR ASS030140000 VE.INTERFACE MK3-USB MULTIPLUS E QUADRO CONFIG Para conectar os inversores Multiplus e Quattro ao computador para programação
Duas Saídas CA com chave de transferência integrada
O Quattro pode ser conectado a duas fontes CA independentes por exemplo o grid e gerador, ou dois geradores. A saída principal apresenta funcionalidade no-break e o Quattro assume o fornecimento de energia elétrica das cargas em caso de falha na rede ou quando a energia do gerador é desligada isso ocorre em menos de 20 milissegundos, esse processo é suficiente para não desligar seus equipamentos eletrônicos.
Potência praticamente ilimitada graças ao funcionamento em paralelo
Até 6 Quattro podem operar em paralelo para atingir maior potência de saída, mais isso não é tudo é possível também ter até 3 conjuntos de 6 inversores para atender uma linha trifásica.
PowerControl - Lidar com gerador limitado ou com energia da rede
O Quattro é um potente carregador de bateria, a corrente de carregamento pode ser programada, levando em consideração os limites da conte de alimentação ou dos baterias evitando sobrecargas na rede ou no gerador.
PowerAssist -Reforço da capacidade do gerador de energia
Esse recurso leva o princípio do PowerControl para outro nível. Ele permite que o Quattro complemente a capacidade da fonte alternativa. Onde a potência de pico é exigida somente por um período limitado, o Quattro se certificará que a insuficiência ou a energia do gerador seja imediatamente compensada pela energia da bateria. Quando a carga reduz, o excedente é usado para recarregar a bateria.
Energia solar: energia disponível mesmo durante uma falha de rede
Quattro pode ser usado para montar um sistema Aldo 365 ou offgrid.
Configuração de sistema
- Em caso de uma aplicação stand-alone, isso pode ser feito em questão de minutos com um procedimento de ajuste da chave DIP.
- Aplicações em paralelo e trifásicas podem ser configuradas com os softwares VE.Bus Quick Configure e VE.Bus System Configurator.
- Aplicaçõesde off grid, interação com rede e autoconsumo, envolvendo inversores grid-tie e/ou MPPT Solar Chargers podem ser configuradas com Assistants (software dedicado para aplicações específicas).
Monitoramento e controle On-site
Várias opções estão disponíveis: Monitor de Bateria, Multi Control Panel, Ve.Net Blue Power Panel, Color Control Panel, smartphone ou tablet (Bluetooth Smart), laptop ou computador (USB ou RS232).
Monitoramento e controle remoto
Victron Ethernet Remote, Victron Global Remote e o Color Control Panel. Dados podem ser armazenados e exibidos no nosso VRM (Victron Remote Management) website, gratuito.
Configuração remota
Quando conectados à Ethernet, sistemas com um Color Control Panel podem ser acessados e ajustes podem ser modificados.
Tecnologias
PowerControl - Sim
PowerAssist - Sim
Chave de transferência (A) 100A
Inversor
Alcance da tensão de entrada (VCC) – 38 ~ 66V
Saída - Tensão de saída: 120 VCA±2% / Frequência: 60 Hz ±0,1%
Potência de saída a 25°C - 10.000VA
Potência de saída a 25°C - 8.000W
Potência de saída a 40°C - 6.500W
Potência de saída a 65°C - 4.500W
Potência de pico - 20.000W
Máxima eficiência - 96%
Potência de carga zero - 55W
Potência de carga zero no modo AES - 35W
Potência de carga zero no modo Busca - 20W
Carregador
Entrada CA - Tensão de entrada: 120V 60Hz
Tensão de carga absorption (V CC) - 57,6V
Tensão de carga float (VCC) - 55,2V
Modo Storage (VCC) - 52,8V
Corrente geração de carga da bateria (A) – 140A
Geral
Saída auxiliar – Sim (50A)
Relé programável – 3 unidades
Proteção - Proteções chave: Saída de curto-circuito, sobrecarga, tensão de bateria muito alta, tensão de bateria muito baixa, temperatura excessiva, 120 VCA na saída do inversor, tensão de entrada de ondulação muito alta.
Porta de comunicação VE.Bus - Para operações em paralelo e trifásicas, monitoramento remoto e integração de sistema
Porta de comunicação de propósito geral - Sim
Remota liga-desliga - Sim
Características comuns - Temperatura de operação: -40 a+65°C (com ventoinha de resfriamento) Umidade (sem condensação): máx 95%,
