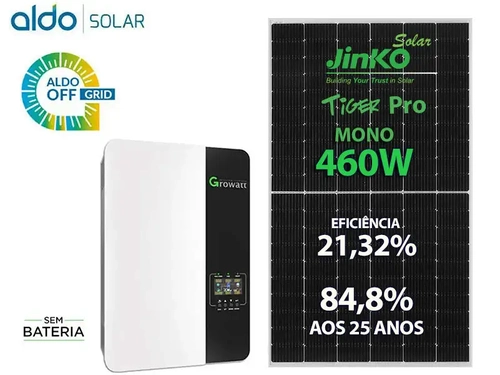

Gerador De Energia Solar Growatt Off Grid Sem Estrutura Growatt Gf 3,68kwp Spf Es 3kva Mppt Mono 120v
Ref.: A146268-9O
Gerador De Energia Solar Growatt Off Grid Sem Estrutura Growatt Gf 3,68kwp Spf Es 3kva Mppt Mono 120v
Ooopss!
Este produto está temporariamente indisponível.
Descrição
Aldo Solar disponibiliza os geradores Offgrid interativo, atendendo o consumo imediato das cargas utilizando apenas o potencial de geração solar, podendo sim ou nao complementar com o uso de baterias.
Monitoramento e gerenciamento wifi incluso, possibilidade de ajuste de parâmetros remotamente via aplicativo ShinePhone de qualquer lugar evitando custos adicionais de deslocamento.
Principais recursos do Painel
Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.
Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos
Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215
Dados elétricos
Potência no ponto máximo de potência - 460W
Tensão no ponto máximo de potência - 34,20V
Corrente no ponto máximo de potência -13,45A
Tensão em Circuito Aberto - 41,48V
Corrente de Curto Circuito - 14,01A
Eficiência = 21,32%
Tolerância de potencias positiva 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.28% / °C
Coeficiente de temperatura (Isc) 0.048% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Inversor, carregador e controlador de carga
- Controlador de carga MPPT integrado
- Prioridade de carregamento da bateria e da carga são gerenciáveis
- Design sem transformador garantem um inversor compacto e eficiente
- Expansão de potência através da função paralela permitindo criar redes trifásicas
- Monitoramento remoto WIFI incluso
Saída:
- Potência máxima 3000VA / 3000W
- Função paralelo até 6 inversores
- Tensão de saída 120Vca
- Frequência de saída 50/60hz
- Potência de pico 10s de 110%~150% de carga
- Potência de pico 6.000W de carga por 5 segundos
- Eficiência 90%
- Saída senoidal de onda pura
Controlador de carga
- Potência máxima arranjos solar 4000W
- Tensão de operação da MPPT 120Vdc~250Vcc
- Tensão máxima circuito aberto 250Vcc
- Corrente máxima de carregamento 80A
Carregador CA
- Tensão da bateria 48Vcc
- Corrente de carga 40A
- Tensão de entrada 120Vca
- Tensão de trabalho 95~140Vca
- Frequência de entrada 50/60hz
Dimensionamento para instalação dos painéis.
2 arranjos de 4 painéis em série.
O gerador de energia fotovoltaico de 3,68 kWp é composto por:
4 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
4 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 INVERSOR SOLAR GROWATT OFF GRID SPF3000TLLVM-ES DC48V PAINEL CARREG 4KW SAIDA AC 3KVA 120V SENOIDAL
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
8 PAINEL SOLAR JINKO JKM460M-60HL4-V 460W TIGER PRO MONO PERC HALF CEL 21,32% EFIC 120 CEL
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 PRETO
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 VERMELHO /> />
