Aldo Solar disponibiliza os geradores Offgrid sem a necessidade de dimensionamentos, produto com fácil instalação já configurado com todos os acessórios basta conectar os cabos para seu funcionamento, recomendado para uso em áreas que não possuem energia elétrica.

Monitoramento e gerenciamento wifi incluso, possibilidade de ajuste de parâmetros remotamente via aplicativo ShinePhone de qualquer lugar reduzindo custos de deslocamento.

Sugestão de aplicação baseado em índice solar de 4kWh/m²
Considerado para dimensionamento da bateria 80% de desca
Geração estimada mês 892,5KWh (uso diário máximo 29,75KWh)



Monitoramento e gerenciamento wifi incluso, possibilidade de ajuste de parâmetros remotamente via aplicativo ShinePhone de qualquer lugar.


Principais recursos do Painel

Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.

Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 460W
Tensão no ponto máximo de potência - 34,20V
Corrente no ponto máximo de potência -13,45A
Tensão em Circuito Aberto - 41,48V
Corrente de Curto Circuito - 14,01A
Eficiência = 21,32%
Tolerância de potencias positiva 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.28% / °C
Coeficiente de temperatura (Isc) 0.048% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Inversor, carregador e controlador de carga
- Controlador de carga MPPT integrado
- Prioridade de carregamento da bateria e da carga são gerenciáveis
- Transformador embutido de baixa frequência de cobre puro
- Expansão de potência através da função paralela permitindo criar redes trifásicas
- Função inteligente e configuração de parâmetros via botão no LCD
- Monitoramento remoto WIFI incluso

Saída:
- Potência máxima 5000VA / 5000W
- Função paralelo até 6 inversores
- Tensão de saída 230Vca
- Frequência de saída 50/60hz
- Potência de pico 10s de 110%~150% de carga
- Potência de pico 10.000W de carga por 5 segundos
- Eficiência 93%
- Saída senoidal de onda pura

Controlador de carga
- Potência máxima arranjos solar 6000W
- Tensão de operação da MPPT 120Vdc~430Vcc
- Tensão máxima circuito aberto 450Vcc
- Corrente máxima de carregamento 100A
- Eficiência máxima 97%

Carregador CA
- Tensão da bateria 48Vcc
- Corrente de carga 80A
- Tensão de entrada 230Vca
- Tensão de trabalho 90~280Vca
- Frequência de entrada 50/60hz

Bateria Química Segura
A Bateria Growatt HOPE foi desenvolvida e construida com celulas de LiFePO4 (Lítio Ferro Fosfato), que oferecem maior desempenho, segurança e longa vida útil, possui designer compacto, alta porcentagem de descargar maxima e potencia de pico para atender cargas que demandam maior corrente.

Não acompanha cabos de ligação entre a bateria e inversor.

Utilizar cabos de 25mm² na ligação entre bateria e inversor.

Informações técnicas
Tipo de bateria - LiFePO4
Módulo da bateria expansível até 16 unidades em paralelo
Energia utilizável recomendada - 4,46kWh
Potencia Maxima de descarga Constante - 4,5KW
Pico de potencia de descarga - 6,1KW/6s
Corrente máxima de saída - 100A
Tensão nominal - 48V
Tensão de trabalho (operação) 42 ~ 54 V
Comunicação - CAN / RS485
Grau de proteção IP20
Garantia 5 anos
Temperatura de Operação -10°C ~ +55°C
Inversores compatíveis - Growatt

Dimensionamento para instalação dos painéis e das baterias.
1 arranjo de 8 paineis em serie para cada inversor.


O gerador de energia fotovoltaico de 11,04 kWp é composto por:
10 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
10 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO
1 HUB BATERIA GROWATT OFF GRID RS485/CAN HUB KIT WITH 8PO
3 INVERSOR SOLAR GROWATT OFF GRID SPF5000ES DC48V PAINEL/CARRE 6KW SAIDA AC 5KVA 220V SENOIDAL
3 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
24 PAINEL SOLAR JINKO JKM460M-60HL4-V 460W TIGER PRO MONO PERC HALF CEL 21,32% EFIC 120 CEL
4 BATERIA SOLAR LITIO GROWATT HOPE 4.8L-C1 48V LITIO 4.8KWH ENERGIA SOLAR 3.000 CICLOS
4 SUPORTE BATERIA LITIO KIT_BRACKET HOPE 4.8L-C1 48V3 48V LITIO LIFEPO4 4,8KWH
4 CABO CABO DE CONEXAO BATERIA HOPE 4.8 SOLAR LITIO

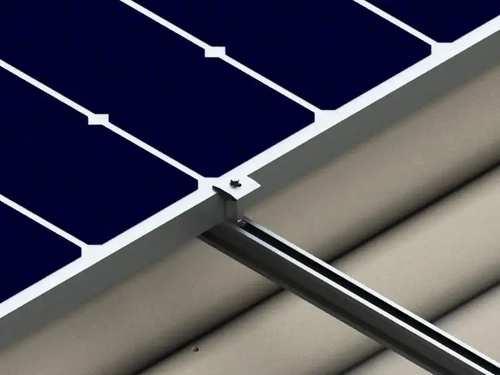

6 ESTRUTURA SOLAR ROMAGNOLE 412135 RS-327 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
6 ESTRUTURA SOLAR ROMAGNOLE 412210 RS223 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO MADEIRA
