Gerador de Energia Fotovoltaico com potência de 20,24 kWp

*Principais recursos do Painel

Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.

Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 460W
Tensão no ponto máximo de potência - 34,20V
Corrente no ponto máximo de potência - 13,45A
Tensão em Circuito Aberto - 41,48V
Corrente de Curto Circuito - 14,01A
Eficiência = 21,32%
Tolerância de potencias positiva 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.28% / °C
Coeficiente de temperatura (Isc) 0.048% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Tensão Máxima do Sistema 1500V
Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 24,2 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68

*Informações do Inversor

Entrada
Max. corrente deentrada (I dc max 1 / I dc max 2 1) 33.0 A / 27.0 A
Max. corrente do conjunto curto-circuito (MPP 1 /MPP 2 1) ) 49.5 A / 40.5 A
Min. tensão de entrada (U dc min ) 200 V
Feed-em tensão inicial (U dc start ) 200 V
Tensão nominal de entrada (U dc,r ) 600 V
Max. tensão de entrada (U dc max ) 1,000 V
MPP voltagem range (U mpp min - U mpp max ) 420 - 800 V
Número de rastreadores MPP 2
Números de ligações CC 3+3

Saída
Max. potência de saída 20.000VA
Max. corrente de saída 32A
Grid conexão (U ac,r ) 3-NPE 400 V / 230 V or 3~NPE 380 V / 220V
Min. Tensão de saída (U ac min ) 150 V
Max. Tensão de saida (U ac max ) 275 V
Frequência (f r ) 50 Hz / 60 Hz
Faixa de Frequência (f min - f max ) 45 - 65 Hz
Fator de distorção < 2%
Fator de potência (cos f ac,r ) 0 - 1 ind. / cap.

Gerais
Conceito retificador: Sem Transformador
Resfriamento: Refrigeração de ar controlado
Instalação: Montagem interna e externa
Faixa de temperatura ambiente -25 - +60 °C
Umidade relativa permitida 0 - 100 %

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 94,6 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 arranjos de 11 Painéis em série MPPT 1
2 arranjos de 11 Painéis em série MPPT 2
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm


Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW ekWhnos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos,então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
:

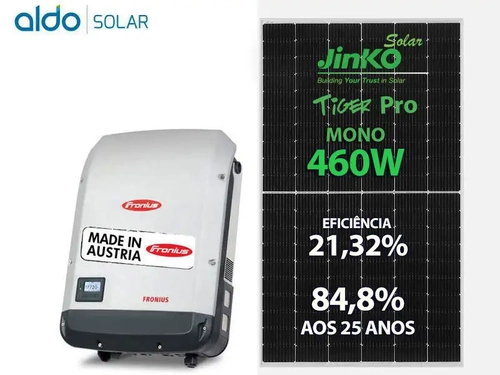

O gerador de energia fotovoltaico de 20,24 kWp é composto por:
12 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
12 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 INVERSOR SOLAR FRONIUS 4210054 SYMO 20KW TRIFASICO 380V 2 MPPT MONITORAMENTO
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO RL200 VERMELHO
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
11 ESTRUTURA SOLAR ROMAGNOLE 412074 RS-232CA 4 PAINEIS SOLO TERRESTRE 4,80M INCLINACAO 5 A 30 GRAUS
44 PAINEL SOLAR JINKO JKM460M-60HL4-V 460W TIGER PRO MONO PERC HALF CEL 21,32% EFIC 120 CEL
11 ESTRUTURA SOLAR ROMAGNOLE 412213 RS-232 ACESSORIOS TERRESTRE 4 PAINEIS MICRO


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições Gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
