Gerador de Energia Fotovoltaico com potência de 17,6 kWp

Principais recursos do Painel

Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.

Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 550W
Tensão no ponto máximo de potência - 40,90V
Corrente no ponto máximo de potência - 13,45A
Tensão em Circuito Aberto - 49,62V
Corrente de Curto Circuito - 14,03A
Eficiência = 21,33%
Tolerância de potencias positiva 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.28% / °C
Coeficiente de temperatura (Isc) 0.048% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Tensão Máxima do Sistema 1500V
Formato 2274 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 28 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68

*Informações do Inversor

Entrada
Max. corrente de entrada (I dc max 1 / I dc max 2 1) ) 27.0 A / 16.5 A
Max. corrente do conjunto curto-circuito (MPP 1 /MPP 2 1) ) 40.5 A / 24.8 A
Min. tensão de entrada (U dc min ) 200 V
Feed-em tensão inicial (U dc start ) 200 V
Tensão nominal de entrada (U dc,r ) 600 V
Max. tensão de entrada (U dc max ) 1,000 V
MPP voltagem range (U mpp min - U mpp max ) 270 - 800 V
Número de rastreadores MPP 2
Números de ligações CC 3+3

Saída
Saída nominal AC (P ac,r ) 12,500 W
Max. potência de saída12,500 VA
Max. corrente de saída (I ac max ) 20 A
Gridconexão (U ac,r ) 3-NPE 400 V / 230 V or 3~NPE 380 V / 220 V (TRIFÁSICO 380V)
Min. Tensão de saída (U ac min ) 150 V
Max. Tensão de saída (U ac max ) 275 V
Frequência (f r ) 50 Hz / 60 Hz
Faixa de Frequência (f min - f max ) 45 - 65 Hz
Fator de distorção < 2 %
Fator de potência (cos f ac,r ) 0 - 1 ind. / cap.

Gerais
Consumo Noturno < 1 W
Conceito retificador Sem Transformador
Refrigeração de ar controlado
Instalação Montagem interna e externa
Faixa de temperatura ambiente -25 - +60 °C
Umidade relativa permitida 0 - 100 %

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área minima necessária - 82,56 m²
Peso sobre o telhado - 18Kg/m²
1 arranjo de 16 Painéis na MPPT1
1 arranjo de 16 Painéis na MPPT2
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco(conforme a DLG) 1500h 70C/70% RH, 750ppm


Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própriaenergia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

::

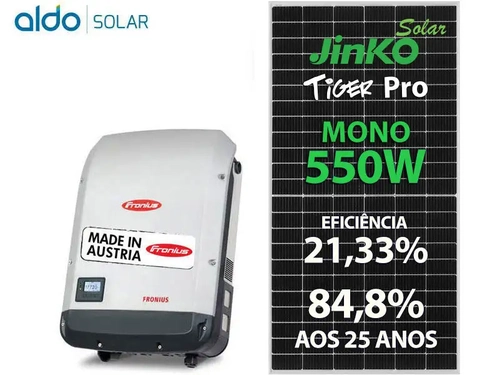

O gerador de energia fotovoltaico de 17,6 kWp é composto por:
12 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
12 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 INVERSOR SOLAR FRONIUS 4210051 SYMO 12.5KW TRIFASICO 380V 2 MPPT MONITORAMENTO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
8 ESTRUTURA SOLAR GROUP KSMTV240X000MD04 TRIANGULO LAJE 4 PAINEIS SMART INCLI. 25 GRAUS
8 ESTRUTURA SOLAR GROUP ASMTV240X000MD04 KIT FIXACAO SMART PARA TRIANGULO LAJE TIGER
100 CABO SOLAR CORDEIRO CORTOX SOLAR FLEX 1KV 1500V C5 NBL 1X6,00 RL100 VERMELHOR
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
32 PAINEL SOLAR JINKO JKM550M-72HL4-V TIGER PRO 550W 144 CEL MONO HALF CELL 21,33% EFICIENCI


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
