Gerador de Energia Fotovoltaico com potência de 22 kWp

Principais recursos do Painel

Tecnologia Multi Busbar
Fabricado com células PERC 11BB, a configuração half-cell dos modulos oferece vantagens de maior geração de potência, melhor performance em temperatura, redução dos efeitos dos efeitos de sombreamento na geração de energia, menor risco de hot spot, assim como uma melhor tolerância para cargas mecânicas.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC TS 62941
Produtos com certificação IEC TS 62615, IEC 61730, UL 61215, UL 61730

Dados elétricos
Potência no ponto máximo de potência - 550W
Tensão no ponto máximo de potência - 41,96V:
Corrente no ponto máximo de potência - 13,11A
Tensão em Circuito Aberto - 49,90V
Corrente de Curto Circuito - 14A
Eficiência = 21,3%
Tolerância de potencias positiva 0~+5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.275% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

*Informações do Inversor

Entrada
Máx. corrente de entrada 33.0 A / 27.0 A
Corrente Máxima de Currto Circuito 49.5 A / 40.5 A
Tensão Minima de entrada 200 V
Feed-em tensão inicial 200 V
Tensão nominal de entrada 600 V
Tensão Maxima de entrada (UDC max) 1000 V
MPP voltage range (U mpp min - U mpp max ) 370 - 800V
Numero de rastreadores MPP - 2
Número de ligações CC 3 + 3

Saída
Saída Nominal 15.000 W
Potência de saída máx. 15.000 VA
Corrente de saídamax. 32A
Grid de conexão 3-NPE 400 V / 230 V or 3~NPE 380 V / 220 V
Tensão de saída min. 150 V
Tensão de saída max 275 V
Frequencia 50/60Hz
Faixa de frequencia 45 - 65 Hz
Fator de distorção < 2%
Fator de Potência 0 - 1 ind. / cap.

Gerais
Max. Eficiência: 98,0%
Grau de Proteção IP 66
Classe de Proteção 1
Conceito retificador - Sem Transformador
Resfriamento Refrigeração de ar controlado
Instalação Montagem interna e externa
Faixa de temperatura ambiente -25°C to +60°C
Umidade relativa permitida 0 % a 100 %
WLAN / Ethernet LAN: Fronius Solar.web / Fronius Solar.web, Fronius Modbus TCP, JSON
6 entradas ou 4 digital in/out : Interface com receptor de telecomando
USB (A socket) : Para entradas USB
2x RS422 (RJ45 socket) : Fronius Solar Net, protocolo In terface
Saída de Sinal : Gerenciamento de energia (saída de relé livre de potencial)
Datalogger and Webserver: integrado

Dispositivo de proteção
Medição de isolamento CC: sim
Comportamento de sobrecarga: Mudança do ponto de operação, limitação da produção
Disjuntor CC: sim

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área minima necessária - 103,2 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 arranjos de 10 Painéis na MPPT 1
2 arranjos de 10 Painéis na MPPT 2
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm


Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tieou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidenteem qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados degeração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

:

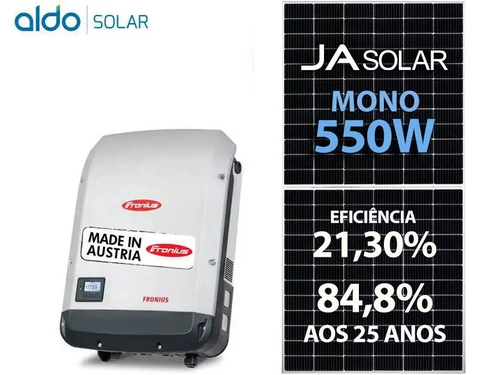

O gerador de energia fotovoltaico de 22 kWp é composto por:
12 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
12 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 INVERSOR SOLAR FRONIUS 4210052 SYMO 15KW TRIFASICO 380V 2 MPPT MONITORAMENTO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
10 ESTRUTURA SOLAR GROUP ASMTC240X000MD04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL SMART
100 CABO SOLAR CORDEIRO CORTOX SOLAR FLEX 1KV 1500V C5 NBL 1X6,00 RL100 VERMELHOR
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
10 ESTRUTURA SOLAR GROUP KSMTC240X815MD04 2 PARES PERFIL SMART-X 2,40M
40 PAINEL SOLAR JA JAM72S30-550/MR 550W DEEP BLUE 144 CEL MONO HALF CELL 21,3% EFICIENCIA


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
