Solução de Bombeamento Solar ideal para alturas manométricas baixas e grandes taxas de vazão.

Os Geradores de Energia Solar equipados com as bombas submersíveis SQFlex Grundfos, foram dimensionados para oferecerem alta eficiência e ampla flexibilidade. O sistema SQFlex pode ser combinado e adaptado para satisfazer quaisquer necessidades no local de instalação. Também, possui drive integrado com detecção de ponto de potência máxima (MPPT), assim como proteções contra funcionamento a seco, tensão e sobrecarga.

PAINEL SOLAR:

Dados Elétricos:
Potência no ponto máximo de potência: 460W
Tensão no ponto máximo de potência: 34,20V
Corrente no ponto máximo de potência: 13,45A
Tensão em Circuito Aberto: 41,48V
Corrente de Curto Circuito: 14,01A
Eficiência: 21,32%
Tolerância de potencias positiva: 0~+3W

Características de Temperatura
Coeficiente de temperatura (Pmax): -0.35%/°C
Coeficiente de temperatura (Voc): -0.28%/°C
Coeficiente de temperatura (Isc): 0.048%/°C
Temperatura nominal da célula (NOCT): 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua: -40°C até +85°C
Tensão máxima do sistema: 1500VDC
Fusível máximo: 25A

Dados Mecânicos
Tensão Máxima do Sistema: 1500V
Dimensões: 1903mm × 1134mm × 30mm (incluindo a estrutura)
Peso: 24,2kg ± 5 %
Estrutura: alumínio anodizado
Célula: P-Type monocristalina
Caixa de junção Classe de proteção: IP68

BOMBA SOLAR:

Especificações:
Modelo: SQF 5A-7
Tipo de motor: MSF3
Drive: incorporado
Potência absorvida: 1.4 kW
Tensão nominal CC: 30-300V
Tensão nominal CA: 1 x 90-240V
Corrente nominal: 8.4A
Fator de potência: 1.0
Velocidade nominal: 3600 rpm
Método de arranque: Direto
Classe de proteção (IEC 34-5): IP68
Classe de isolamento (IEC 85): F
Comprimento do cabo: 2 m

Características físicas:
Altura da bomba: 905mm
Diâmetro da bomba: 101mm
Peso líquido: 9.58kg
Peso bruto: 10.7kg
Volume: 0.028 m³

Instalação:
Pressão ambiente máxima: 15 bar
Descarga da bomba: Rp 1 1/2
Diâmetro mínimo do furo: 104 mm

Dimensionamento para instalação dos painéis:
1 x arranjo com 4 x painéis ligados em série
Área mínima necessária: 7,4m²
Peso sobre o telhado: 18Kg/m² (com estrutura)
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco

Tabela de Performance:

*** Os valores apresentados abaixo podem sobre variações por diferença de irradiação solar de cada região, dimensionamento da altura manométrica, características do poço, entre outros fatores relevantes que envolvem cada projeto. Portanto, para se obter números mais precisos sugerimos que seja utilizado o sistema de dimensionamento do fabricante, clicando aqui!



Proteções:

Elétricas:
Contra funcionamento sem água
Contra sobrecarga e subcarga
Contra sobrecorrente e subcorrente
Contra sobretensão e subtensão
Contra quedas de energia

Galvânicas:
Anodos de sacrifício para proteção contra alto teor de cloreto (água salobra)

Por camisa de refrigeração:
Garante o fluxo e resfriamento do motor
Evita o acúmulode depósitos (manganês de ferro)
Evita areia e lodo quando o poço está se alimentando acima do motor

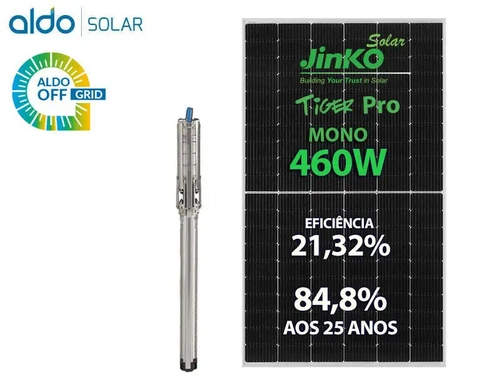

O gerador de energia fotovoltaico de 1,84 kWp é composto por:
4 PAINEL SOLAR JINKO JKM460M-60HL4-V 460W TIGER PRO MONO PERC HALF CEL 21,32% EFIC 120 CEL
1 BOMBA DE AGUA SOLAR 95027342 SQF 5A-7 1,4KW 5.460L/H A 30M ATE 32.760L/DIA
2 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 25 PRETO
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 25 VM /> />
