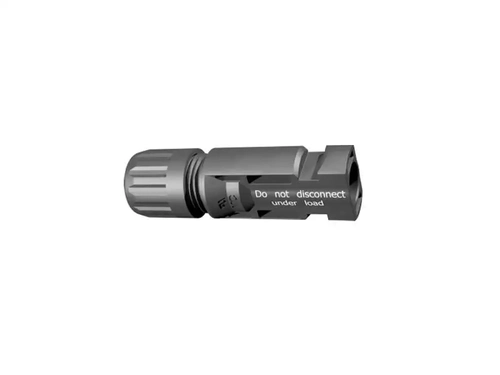

32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO

Dados técnicos
Sistema de conectores : 4mm
Tensão nominal : 1000V DC (IEC 62852) 1500 V DC (2Pfg2330)1) 1500 V DC (UL)
Corrente nominal TÜV (85°C):
22,5A (2,5mm²)
39A (4mm², 6mm²)
45A (10mm²)
Corrente nominal UL (85°C)
30A (14 AWG)
30A (12 AWG/10 AWG)
50A (8 AWG)
Tensão de Controle 12kV (1.000V DC (TÜV))
16kV (1.500V DC (TÜV))

Faixa de temperatura ambiente:
-40°C...+85°C(TÜV)
-40°C...+75°C (UL)
Temperatura limite superior 105°C (IEC)
Classe de proteção IP65, IP68 (1h/ 1m) IP2x
Categoria de sobretensão / CATIII / 3
Resistencia de contato conectores =0,25m?
Classe de segurança 1.000 V DC: II
1.500 V DC: 0
Sistema de contato: MULTILAM
Tipo de conexão: Crimpado / Crimping
Material de contato Cobre, estanho / Placa de estanho
Material Isolamento: PC / PA
Sistema de travamento: Tipo ``Locking´´
Classe inflamabilidade: UL94-V0
Resistencia a amoníaco (conforme a DLG): 1500h 70°C/70% RH, 750ppm
Teste de Névoa Salina, grau de severidade 6: IEC 60068-2-52
Certificação TÜV Rheiland, em acordo com IEC 62852: Num. R60127190
Certificação TÜV Rheiland, em acordo com 2PfG2330: Num. R60087448
Certificação UL, em acordo com UL 6703: Num. E343181
Certificação CSA, em acordo com UL 6703: Num. 250725
Certificação CQC CNCA/CTS0002-2012: Num. CQC16024138286
